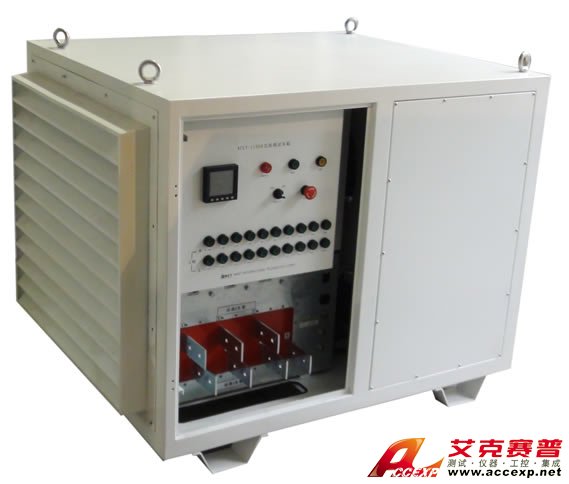

ACLT-1130H電源性能測試負載
名稱：電池測試儀
品牌：
型號：
簡介：一、中頻電源RLC測試負載的主要功能： 1. 負載的標稱電壓、頻率：三相200V 、400HZ 2. 阻性40KW 感性32KVA 功率因素：0.6-1可調 3. 接線方式：三相四線制 星型接法。 4. 設備工作電壓：220V、50HZ，接...
申請服務
- 產品介紹
一、中頻電源RLC測試負載的主要功能：
1. 負載的標稱電壓、頻率：三相200V 、400HZ
2. 阻性40KW 感性32KVA 功率因素：0.6-1可調
3. 接線方式：三相四線制 星型接法。
4. 設備工作電壓：220V、50HZ，接線方式：標準電源線3米
5. 顯示電壓、電流值、功率因數、頻率、有功功率、無功功率、諧波等
6. 控制方式：遠程電腦控制（100米，配通訊線）、面板開關控制（開關控制可以不帶波段加載）?？梢詢商淄瑫r統一控制和分別控制。面板開關 在門內，不直接外露。
7. 輸出接線：ABCN四個銅排 要求銅排要大且ABCN之間的距離要寬 ，設計可靠的接地位置 并有標識。 （接線空間大）
8. 箱體結構：集裝箱形式，帶有吊裝吊鉤和底部叉車間隙 ，防護等級IP32，在海面平臺上長時間工作，具有防水功能。
9. 進風和散熱網帶有防雨孔，不能直接開孔。
10. 箱體面板材料：2毫米以上，進行防靜電噴塑，能經受鹽霧和大氣的腐蝕。
11. 面板開門為帶鉸鏈門板，開啟角度不小于90度，且能固定。
12. 設備中絕緣部件采用阻燃、耐潮及耐油霧的材料
13. 介電強度：能承受AC2500V/50HZ 1分鐘無擊穿和閃絡現象。
14. 絕緣電阻：設備不同極帶電部件間和各電路與地之間冷態絕緣10M歐， 熱態2M歐。
15. 設備銘牌，采用白不銹鋼 標明：設備名稱、制造廠、產品型號、電壓、頻率、出廠編號、重量和制造日期等
16. 設備配備：各型號接觸器、電阻一套
17. 提供：結構圖 元器件布置圖、原理圖等。
二、中頻電源RLC測試負載控制方式: 主機面板控制及遠程PC機控制。
具備實現突加、突卸測試功能?？梢詫崿F(xiàn)2臺負載并機同時測試。
1. 功率因素0.8 三相加載
2. 功率因素0.6三相加載
3. 功率因素1三相加載
4. 功率因素1單相加載
三、中頻電源RLC測試負載的技術參數：
（1）主回路由阻性負載和感性負載兩部分組成；功率因數可調整可組合。
（2）三部分負載由三相RL撥動開關分段控制和電腦控制
（3）阻性負載：0- 41KW連續可調節，步進幅度：0.1KW.
（4）感性負載：0- 31KVA連續可調節，步進幅度：0.1KVA.
（5）ACLT-1130H阻性、感性獨立控制并可以自由組合，最小步進幅度0.1K。
（6）適用環境溫度范圍：－10～+40℃。
（7）接入負載電壓： 三相AC200V/400Hz（線電壓200V，相電壓115V）。
（8）接線方式：三相四線制。
（9）電壓精度為±0.5%、電壓分辨率為0.1V。
（10）頻率測量范圍為400Hz,功率標識以400Hz為準，頻率測量范圍±15%。
（11）電流測量范圍0-100A,電流精度為為±1A.
（12）負載柜機箱本身帶有控制面板，并帶有RS232接口，負載和計算機相連接，并通過相關軟件實現負載控制和數據處理。
