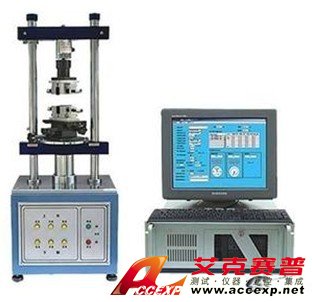

1220S 全自動插拔力試驗機
名稱：數據采集記錄儀
品牌：
型號：
簡介：1220S全自動插拔力試驗機解決各種連接器測試的夾具問題，及測試時公母連接品能自動對準，不會有吃單邊的問題。 本機器適用于各種連接器之插入力及拔出力測試，搭配專用之自動求心裝置，將可得到完全準確之插拔力試驗，檢查報表等等。 測試項目: 連接...
申請服務
- 產品介紹
1220S全自動插拔力試驗機解決各種連接器測試的夾具問題，及測試時公母連接品能自動對準，不會有吃單邊的問題。
本機器適用于各種連接器之插入力及拔出力測試，搭配專用之自動求心裝置，將可得到完全準確之插拔力試驗，檢查報表……等等。
測試項目:
連接器單孔插拔試驗
連接整排插拔試驗收連接器插壽命試驗
連接器單Pin于塑膠保持力試驗
連接器NORMAL FORCE試驗
一般壓縮，拉伸破壞試驗
伺服系統全自動插拔力試驗機機器特點
可列印及儲存圖形(插拔位移曲線圖、壽命曲線圖、檢查報表)
測試資料儲存于硬碟(每一筆資料皆可儲存，不限次數)
測試條件皆由電腦書面設定，方便且快速(含插拔行程，速度、暫停時間。。。等等)
檢驗報表抬頭內容可隨時修改(中英文皆可)
檢驗報表可轉檔至Excel做編輯
伺服系統全自動插拔力試驗機技術參數說明：
伺服系統全自動插拔力試驗機設備構成
1.測試機本體
2.電腦、顯示器、
3.荷重?zé)o(50、20、5、2kg選一個)
4.大型X-Y移動臺
5.整排插拔用自動求心裝置(多功能夾治具)
6.單孔插曲拔自動求心裝置(單支圓夾治具)
選購件 ：
•銑溝機(易變形連接器專用治具)
•單pin于塑膠保持力專用夾具
•架高治具(線材出線專用)
•動態阻撓測試。
本機器適用于各種連接器之插入力及拔出力測試，搭配專用之自動求心裝置，將可得到完全準確之插拔力試驗，檢查報表……等等。
測試項目:
連接器單孔插拔試驗
連接整排插拔試驗收連接器插壽命試驗
連接器單Pin于塑膠保持力試驗
連接器NORMAL FORCE試驗
一般壓縮，拉伸破壞試驗
伺服系統全自動插拔力試驗機機器特點
可列印及儲存圖形(插拔位移曲線圖、壽命曲線圖、檢查報表)
測試資料儲存于硬碟(每一筆資料皆可儲存，不限次數)
測試條件皆由電腦書面設定，方便且快速(含插拔行程，速度、暫停時間。。。等等)
檢驗報表抬頭內容可隨時修改(中英文皆可)
檢驗報表可轉檔至Excel做編輯
伺服系統全自動插拔力試驗機技術參數說明：
| 1220S機器規格 | 技術參數 |
| 測定最大荷重 | 50，20，5，2kg |
| 最小分解能 | 0.01 |
| 最大測定高度 | 150mm |
| 測定微調距離 | 0．01mm |
| 測定速度范圍 | 0-200mm/min |
| X．Y軸移動范圍 | 0-75mm |
| 傳動機構 | 滾珠螺桿 |
| 驅動馬達 | 伺服馬達 |
| 外觀尺寸 | 400x300x950mm |
| 重量 | 75kg(機臺) |
| 電源 |
220v
|
| 型號 | 1220S |
| 最小顯示行程 | 0．01mm |
| 機臺兩柱內距 | 240mm |
| 荷重種類 | 2kgf、5kgf、20kgf、50kgf |
| 最小顯示荷重 | 0．01(kg、lb、N、g) |
| 荷重精度 | 0.20% |
| 最大測試行程 | 150mm |
| 測試速度范圍 | 1-200mm/min |
| 傳動機構 | 滾珠螺桿 |
| 驅動馬達 | 伺服馬達 |
| 外觀尺寸 | 400x300x950mm |
| 機臺重量 | 75kg |
| 使用電源 |
AC200V
|
伺服系統全自動插拔力試驗機設備構成
1.測試機本體
2.電腦、顯示器、
3.荷重?zé)o(50、20、5、2kg選一個)
4.大型X-Y移動臺
5.整排插拔用自動求心裝置(多功能夾治具)
6.單孔插曲拔自動求心裝置(單支圓夾治具)
選購件 ：
•銑溝機(易變形連接器專用治具)
•單pin于塑膠保持力專用夾具
•架高治具(線材出線專用)
•動態阻撓測試。
