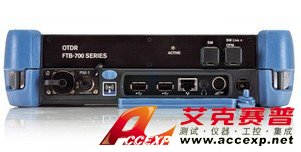

加拿大 FTB-720-35/33dB OTDR 光時域反射儀
名稱：光時域反射儀
品牌：
型號：
簡介：加拿大 FTB-1-720 35/33dB 光時域反射儀由于體積小巧、超強的處理能力和高度直觀的界面，F(xiàn)TB-1專門為執行FTTH和以太網測試應用的簡單和高效而優化。FTB-1的多種連接能力和自動升級能力保證了使用者無論在哪、無論在什么時候...
申請服務
- 產品介紹
加拿大 FTB-720 35/33dB 光時域反射儀由于體積小巧、超強的處理能力和高度直觀的界面，F(xiàn)TB專門為執行FTTH和以太網測試應用的簡單和高效而優化。FTB的多種連接能力和自動升級能力保證了使用者無論在哪、無論在什么時候都能夠進行測試、處理結果和得出報告，并能始終保證他們的測試平臺運行的是最新的軟件版本。
主要特點：
•靈活的連接：USB，移動，WiFi和藍牙；
•實用工具：支持第三方應用軟件和工具，使得技術人員能夠快速地完成現場測試任務；
•測試管理/報告：利用EXFO的連接功能監測現場操作（本地和遠程）；
•以PC為導向：使用Intel Atom處理器和Windows嵌入式操作系統，提高作業效率和多用途；
•電源管理：最新的電池技術提供了無可匹敵的操作自主性。
平臺特點:
USB、移動、WiFi和藍牙連接能力；
•支持第三方應用軟件和工具，使得技術人員能夠快速地完成現場測試任務；
•使用EXFO的連接工具對現場測試報告和操作進行管理ntel Atom處理器和Windows嵌入式操作系統，提高作業效率和可視性；
•最新的電池技術提供了無可匹敵的操作自主性；
•一個GigE接口和兩個USB 2.0接口；
•Windows遠程協助和遠程管理；
•EXFO光纖檢查探針連接器接口；
•顯示：TFT室外增強型LCD，7英寸觸摸屏；
•兼容Telcordia格式。
FTTH測試
以太網測試
主要功能和優勢
靈活的連接性：USB、移動、Wi-Fi和藍牙功能
實用程序：支持第三方應用程序和所有工具，使技術人員在現場便可完成工作
測試管理/報告：使您能夠利用EXFO Connect環境來監測現場操作（本地及遠程）
面向PC：配備英特爾ATOM處理器和Windows Embedded Standard系統，
可最大程度地提高生產效率并實現獨特的多功能性
電源管理：采用最新的電池技術，實現無與倫比的操作自主性
備注：
a.除非另行說明，所有規格的適用條件是溫度為23℃±2℃，具有FC/PC連接器，APC連接器用于FTB-720單模型號。
b.典型值。
c.具有最長脈沖，SNR=1時三分鐘平均值的典型動態范圍。
d.多模的動態范圍是82.5μm光纖時，減少了3dB。
e.使用5ns脈沖，多模反射率低于﹣35dB、單模反射率低于﹣45dB的典型盲區。
f.對于多模端口，可控的注入條件允許進行50μm和62.5μm的多模光纖測試。
g.不包括光纖折射率引起的不確定度。
h.1300nm時的多模典型輸出功率和1550nm時的單模典型輸出功率。
i.正在進行，以獲得更佳的效果。
備注
①.在溫度為23℃±1℃、波長為1550nm并使用FC連接器的條件下。模塊處于空閑模式。使用電池供電。
②.最高至5dBm。
③.對于±0.05dB，范圍為18℃到28℃。
主要特點：
•靈活的連接：USB，移動，WiFi和藍牙；
•實用工具：支持第三方應用軟件和工具，使得技術人員能夠快速地完成現場測試任務；
•測試管理/報告：利用EXFO的連接功能監測現場操作（本地和遠程）；
•以PC為導向：使用Intel Atom處理器和Windows嵌入式操作系統，提高作業效率和多用途；
•電源管理：最新的電池技術提供了無可匹敵的操作自主性。
平臺特點:
USB、移動、WiFi和藍牙連接能力；
•支持第三方應用軟件和工具，使得技術人員能夠快速地完成現場測試任務；
•使用EXFO的連接工具對現場測試報告和操作進行管理ntel Atom處理器和Windows嵌入式操作系統，提高作業效率和可視性；
•最新的電池技術提供了無可匹敵的操作自主性；
•一個GigE接口和兩個USB 2.0接口；
•Windows遠程協助和遠程管理；
•EXFO光纖檢查探針連接器接口；
•顯示：TFT室外增強型LCD，7英寸觸摸屏；
•兼容Telcordia格式。
FTTH測試
以太網測試
主要功能和優勢
靈活的連接性：USB、移動、Wi-Fi和藍牙功能
實用程序：支持第三方應用程序和所有工具，使技術人員在現場便可完成工作
測試管理/報告：使您能夠利用EXFO Connect環境來監測現場操作（本地及遠程）
面向PC：配備英特爾ATOM處理器和Windows Embedded Standard系統，
可最大程度地提高生產效率并實現獨特的多功能性
電源管理：采用最新的電池技術，實現無與倫比的操作自主性
 技術規格 |
||
| FTB-7200D | FTB-720 | |
| 波長（nm）b | 850±20、1300±20、1310±20、1550±20 | 850±20、1300±20、1310±20、1550±20、1625±15（過濾） |
| 動態范圍（dB）c、d | 27、26、36、34 | 26、25、35、32、33 |
| 事件盲區（m）e | 1 | 0.8 |
| 衰減盲區（m）f | 3、4、4.5、5 | 3.5、4.5、5、5 |
| 距離范圍 | 多模：0.1、0.3、0.5、1.3、2.5、5、10、20、40 | 多模：0.1、0.3、0.5、1.3、2.5、5、10、20、40 |
| 單模：1.25、2.5、5、10、20、40、80、160、260 | 單模：1.25、2.5、5、10、20、40、80、160、260 | |
| 脈沖寬度 | 多模：5、10、30、100、275、1000 | 多模：5、10、30、50、100、275、500、1000 |
| 單模：5、10、30、100、275、1000、2500、10000、20000 | 單模：5、10、30、50、100、275、500、1000、2500、10000、20000 | |
| 注入條件f | CPR1或2級 | CPR1或2級i |
| 線性度（dB/dB） | ±0.03 | ±0.03 |
| 損耗閾值（dB） | 0.01 | 0.01 |
| 損耗分辨率（dB） | 0.001 | 0.001 |
| 采樣分辨率 | 多模：0.04至2.5 | 多模：0.04至2.5 |
| 單模：0.04至5 | 單模：0.04至5 | |
| 采樣點 | 最多128000個 | 最多256000個 |
| 距離不確定度g | ±（0.75+0.0025%×距離＋采樣分辨率） | ±（0.75+0.0025%×距離＋采樣分辨率） |
| 測量時間 | 用戶定義（最多60分鐘） | 用戶定義（最多60分鐘） |
| 典型實時刷新率（Hz） | 3 | 3 |
| 穩定光源輸出功率（dBm）h | ﹣1.5（1300nm）、﹣（1550nm） | ﹣2.5（1300nm）、﹣7（1550nm） |
| 激光、650nm±10nm | ||
| 可視故障定位儀（可選）b | CW、62.5/125μm時的典型Pout：15dBm（1.4mW） |
N/A
|
a.除非另行說明，所有規格的適用條件是溫度為23℃±2℃，具有FC/PC連接器，APC連接器用于FTB-720單模型號。
b.典型值。
c.具有最長脈沖，SNR=1時三分鐘平均值的典型動態范圍。
d.多模的動態范圍是82.5μm光纖時，減少了3dB。
e.使用5ns脈沖，多模反射率低于﹣35dB、單模反射率低于﹣45dB的典型盲區。
f.對于多模端口，可控的注入條件允許進行50μm和62.5μm的多模光纖測試。
g.不包括光纖折射率引起的不確定度。
h.1300nm時的多模典型輸出功率和1550nm時的單模典型輸出功率。
i.正在進行，以獲得更佳的效果。
|
技術規格
|
||
| 顯示屏 | 彩色觸摸屏，800×480TFT，178mm（7 in） | |
| 接口 | 兩個USB2.0端口 | |
| RJ-45 LAN 10/100/1000 Mbit/s | ||
| 光纖檢測器連接器端口（視頻） | ||
| 內置藍牙和WI—FI（選購） | ||
| 存儲量 | 8GB內存（閃存） | |
| 16GB內存（內存），選購 | ||
| 電池 | 充電鋰離子電池 | |
| 可根據Telcordia*（Bellcore）TR—NWT—001138連續 | ||
| 運行8小時 | ||
| 電源 | AC/DC適配器，輸入：100—240VAC，50—60Hz， | |
| 最大2A；輸出：24 VDC,90W | ||
| 計算機 | 英特爾ATOM處理器 | |
| Windows Embedded Standard系統 | ||
| 一般規格 | |||
| 尺寸（H x W x D） | 190mm x 252mm x 66mm | ||
| （7 1/2 x in 9 15/16 in x 5/8 in） | |||
| 重量 | 1.5kg（3.3lb） | ||
| 溫度 | 運行溫度：0℃至50℃（32℉至122℉） | ||
| 存儲溫度①：—40℃至70℃（—40℉至158℉）** | |||
| 相對濕度 |
0%至95%（非冷凝）
|
||
|
附件
|
|||
| FP4S | 400x光纖檢測器 | GP—2001 | USB鍵盤 |
| FP4D | 200x/400x光纖檢測器 | GP—2016 | 10英尺長的RJ—45LAN電纜 |
| GP—10—086 | 剛性FTB—1儀器箱 | GP—2028 | 計算機安全電纜工具包 |
| GP—10—072 | 半剛性FTB—1儀器箱 | GP—2137 | USB至RS-232轉換器 |
| GP—302 | USB鼠標 | GP—2138 | DC卡適配器/變流器 |
| GP—1002 | 耳機 | GP—2144 | USB 16G微硬盤 |
| GP—1008 | VFL適配器（2.5mm至1.25mm） |
|
|
|
PM-200內置功率計規格
|
|
| 校準波長（nm） | 850、1300、1310、1490、1550、1625、1650 |
| 可選CWDM校準波長（nm） | 1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、1590、1610、1383、1625 |
| 功率范圍（dBm） | 10至—86（lnGaAs） |
| 不確定度（%）② | ±5%±3pW（lnGaAs） |
| 顯示屏分辨率（dB）lnGaAs | 0.01=最大值至—76dBm |
| 0.1=—76dBm至—86dBm | |
| 1=—86dBm至最小值 | |
| 自動偏移置零范圍③ | 對lnGaAs，最大值至—63dBm |
| 聲音檢測（Hz） |
270/1000/2000
|
備注
①.在溫度為23℃±1℃、波長為1550nm并使用FC連接器的條件下。模塊處于空閑模式。使用電池供電。
②.最高至5dBm。
③.對于±0.05dB，范圍為18℃到28℃。
