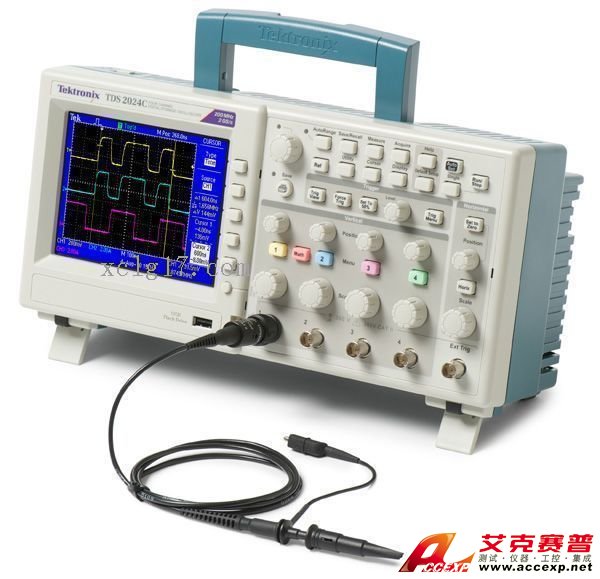

泰克TDS2024C 4通道200MHz數字儲存示波器

泰克TDS2024C 4通道200MHz數字儲存示波器

名稱：示波器

品牌：泰克

型號：TDS2024C

簡介：泰克TDS2024C4通道200MHz數字儲存示波器主要特點和優點200 MHz、100 MHz、70 MHz 和50 MHz 帶寬 2 通道型號和4 通道型號 所有通道上高達2GS/s 的采樣率 所有通道上2.5k 點記錄長度 高級觸發，...

  • 產品介紹

泰克TDS2024C4通道200MHz數字儲存示波器主要特點和優點
200 MHz、100 MHz、70 MHz 和50 MHz 帶寬
2 通道型號和4 通道型號
所有通道上高達2GS/s 的采樣率
所有通道上2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發
簡便易用性特點
16 種自動測量及FFT 分析，簡化波形分析/li>
內置波形極限測試/li>
自動化擴展數據記錄功能/li>
自動設置和信號自動量程/li>
內置上下文相關幫助/li>
探頭檢查向導/li>
多語言用戶界面/li>
5.7 英寸(144 毫米)有源TFT 彩色顯示器/li>
體積小，重量輕：深僅4.9 英寸(124 毫米)，重僅4.4 磅(2 公 斤)
連接
前面板上的USB 2.0 主機端口，迅速簡便地存儲數據、打印 及連接USB 鍵盤
后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印 到兼容PictBridge® 的打印機
標配National Instrument公司LabVIEW SignalExpressTM TE 限定版和泰克OpenChoice® 軟件，連通工作臺

技術特性：
特點
TDS2000C 系列數字存儲示波器

   TDS2001CTDS2002CTDS2004CTDS2012CTDS2014CTDS2022CTDS2024C
顯示器 (QVGA LCD)TFTTFTTFTTFTTFTTFTTFT
帶寬*350 MHz70 MHz70 MHz100 MHz100 MHz200 MHz200 MHz
通道數量2242424
外部觸發輸入所有型號均包括
每條通道上采樣率500 MS/s1.0 GS/s1.0 GS/s2.0 GS/s2.0 GS/s2.0 GS/s2.0 GS/s
記錄長度記錄長度所有型號所有時基上2.5k 點
垂直分辨率8 bits
垂直靈敏度校準后微調時，所有型號2 mV - 5 V/div
DC 垂直精度所有型號上± 3%
垂直縮放垂直擴展或壓縮實時波形或停止的波形
最大輸入300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC
位置范圍

2 mV - 200 mV/div +2 V

>200 mV - 5 V/div +50 V

帶寬限制所有型號為20 MHz
輸入耦合所有型號上AC, DC, GND
輸入阻抗1 MΩ 并聯, 20pF
時基范圍5 ns - 50 s/div5 ns - 50 s/div5 ns - 50 s/div2.5 ns - 50 s/div2.5 ns - 50 s/div2.5 ns - 50 s/div2.5 ns - 50 s/div
時基精度50 ppm
水平縮放水平擴展或折疊活動的波形或停止的波形
I/O 接口
USB 端口

前面板上的USB 主機端口支持USB 閃存驅動器

儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機

GPIB可選
非易失性存儲器
參考波形顯示(2)個2.5 K 點參考波形
沒有USB 閃存驅動器時的波形存儲(2) 2.5k 點(2) 2.5k 點(4) 2.5k 點(2) 2.5k 點(4) 2.5k 點(2) 2.5k 點(4) 2.5k 點
最大USB 閃存驅動器容量64 GB
帶有USB 閃存驅動器時的波形 存儲波形存儲每8 MB 96 個以上參考波形
沒有USB 閃存驅動器時的設置10 個前面板設置
帶有USB 閃存驅動器時的設置每8 MB 4000 個以上前面板設置
帶有USB 閃存驅動器的屏幕圖每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式)
帶有USB 閃存驅動器時全部保存

每8 MB 12 個以上的全部保存操作

一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件)

*3 所有型號在2 mV/div 時的帶寬為20 MHz。

采集模式

模式說明
峰值檢測捕獲高頻隨機毛刺。在5 μs/div- 50 s/div 的 所有時基設置上，使用采集硬件捕獲最窄12 ns (典型值)的毛刺
采樣只采樣數據
平均平均波形, 可以選擇: 4, 16, 64, 128
單一順序使用Single Sequence (單一順序)按鈕，一次 捕獲一個觸發的采集順序
滾動模式在>100 ms/div 的所有采集時基設置上

觸發系統

特點說明
觸發模式自動觸發, 正常觸發, 單一順序觸發

觸發類型

觸發說明
邊沿 (上升沿/下降沿)電平驅動的傳統觸發。任意通道上正斜率或負斜率。耦合選擇: AC, DC, 噪聲抑制, 高頻抑制, 低頻抑制。
視頻觸發所有行或各個行, 合成視頻中的奇數/ 偶數 場或所有場, 或廣播制式(NTSC, PAL, SECAM)
脈寬 (或毛刺)觸發小于、大于、等于或不等于可以選擇的、 范圍在33 ns 到10 s 之間的時間極限

觸發源

特點說明
2 通道型號CH1, CH2, Ext, Ext/5, AC 線路
4 通道型號CH1, CH2, CH3, CH4, Ext, Ext/5, AC 線路

觸發視圖

在按下Trigger View (觸發視圖)按鈕時，顯示觸發信號。

觸發信號頻率讀數

提供觸發源的頻率讀數。

光標

特點說明
類型幅度, 時間
測量ΔT, 1/ΔT, ΔV

自動波形測量

周期, 頻率, + 寬度, - 寬度, 上升時間, 下降時間, 最大值, 最小 值, 峰到峰值, 中間值, 周期RMS, 光標RMS, 占空比, 相位, 延 遲。

波形數學運算

特點說明
運算符加, 減, 乘, FFT
FFT

窗口, Hanning, 平頂, 矩形, 2048 個樣點

2048 采樣點

來源
   2 通道型號CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2
   4 通道型號CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4

自動設置菜單

信號類型自動設置菜單選項
單鍵自動設置所有通道的垂直系統、水平系統和觸發系統，自 動設置支持撤銷操作功能。
方波單周期, 多周期, 上升沿或下降沿
正弦波單周期, 多周期, FFT 頻譜
視頻 (NTSC, PAL, SECAM)

場：全部, 奇數或偶數

行：所有行或選擇行號

自動量程

在點到點移動探頭或在信號表現出較大變化時，自動調節垂直 和/ 或水平示波器設置。

顯示特點

特點說明
顯示QVGA 有源彩色TFT
插補Sin(x)/x
顯示器類型點, 矢量
余輝Off, 1 s, 2 s, 5 s, 無窮大
格式YT 和XY

多語言用戶界面和上下文相關幫助

特點說明
提供的語言英語, 法語, 德語, 意大利語, 日語, 韓語, 葡萄 牙語, 俄語*4, 簡體中文, 西班牙語, 繁體中文

*4要求俄語固件，用后綴”RUS”表示。

環境和安全

特點說明
溫度
   工作溫度0 - +50 °C
   非工作溫度–40 - +71 °C
濕度
   工作濕度和非工作濕度

等于或低于+40 °C 時80% 相對濕度

最高+50 °C 時高達45% 相對濕度

高度
   工作高度和非工作高度Up - 3,000 m
電磁兼容能力滿足EMC指令2004/108/EC，滿足EN61326 Class A 標準；滿足澳大利亞EMC 框架
安全UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001

物理特點

儀器
外觀尺寸mmin.
Width326.312.85
Height158.06.22
Depth124.24.89
Weightkglb.
僅儀器2.04.4
   帶有配件時2.24.9
發貨尺寸mmin.
Width476.218.75
Height266.710.5
Depth228.69.0
RM2000B 機架安裝mmin.
Width482.619.0
Height177.87.0
Depth108.04.25

訂貨信息

型號

型號說明
TDS2001C50 MHz, 2 Ch, 500 MS/s, TFT DSO
TDS2002C70 MHz, 2 Ch, 1 GS/s, TFT DSO
TDS2004C70 MHz, 4 Ch, 1 GS/s, TFT DSO
TDS2012C100 MHz, 2 Ch, 2 GS/s, TFT DSO
TDS2012C100 MHz, 4 Ch, 2 GS/s, TFT DSO
TDS2022C200 MHz, 2 Ch, 2 GS/s, TFT DSO
TDS2024C200 MHz, 4 Ch, 2 GS/s, TFT DSO

標配附件

附件說明
無源探頭

TPP0101: 100 MHz 無源探頭，適用于TDS2001C/TDS2002C/TDS2004C

TPP0201: 200 MHz 無源探頭，適用于 TDS2012C/TDS2014C/TDS2022C/TDS2024C

電源線(請指明插頭選項)
NIM/NIST可溯源校準證明
文檔用戶手冊(請指明首選語言選項)
OpenChoice PC 通信軟件通過USB 在Windows PC 與TDS2000C 系列之間快速簡便地進行通信。傳送和保存設 置、波形、測量和屏幕圖
National Instruments SignalExpress 泰克版互動測量軟件 – 基本版為TDS2000C系列優化的全面互動的測量軟 Instruments 件環境。直觀的拖放用戶界面不要求任何編 SignalExpress 程，您可以立即采集、生成、分析、比較、導 入和保存測量數據和信號。TDS2000C 系列 - 標配支持可以采集、控制、查看和導出實時 信號。30天試用專業版軟件提供了額外的信 號處理、高級分析、混合信號、掃描、極限 測試和用戶自定義步進功能。如需永久的專 業版功能，請訂購SIGEXPTE。
終身保修*5至少在10 年內對材料和工藝缺陷提供人力 和部件，不包括探頭和配件*6

*5終身定義為在泰克停產后五年，但保修期自最初購買之日起至少10 年。終身 保修權利不可轉讓，必須提供原始購買證據。終身保修適用一定的條件

*6示波器保修和服務方案中不包括探頭和附件。參閱每款探頭和附件的產品技術 資料，了解獨特的保修和校準條款。

電源插頭選項

選項說明
A0North America
A1Universal Euro
A2United Kingdom
A3Australia
A5Switzerland
A6Japan
A10China
A11India
A99沒有電源線或AC 適配器

用戶手冊選項

選項說明
用戶手冊中分別包括翻譯后的前面板示圖
L0English manual
L1French manual
L2Italian manual
L3German manual
L4Spanish manual
L5Japanese manual
L6Portuguese manual
L7Simple Chinese manual
L8Standard Chinese manual
L9Korean manual
L10Russian manual

推薦附件

附件說明
TEK-USB-488GPIB 到USB 轉換器
SIGEXPTENational Instruments SignalExpress泰克版 互動測量軟件專業版
AC2100儀器軟手提箱
HCTEK4321儀器硬手提箱(要求AC2100)
RM2000B機架安裝套件
071-1075-xx編程人員手冊，僅英語
071-1828-xx服務手冊，僅英語
174-4401-xxUSB 主機到設備電纜，長3 英尺

推薦探頭

探頭說明
TPP010110X 無源探頭, 100 MHz 帶寬
TPP020110X 無源探頭, 200 MHz 帶寬
P222010x 到1x 可切換無源探頭, 200 MHz 帶寬
P6101B1X 無源探頭 (15 MHz, 300 VRMS CAT II 額定值)
P6015A1000X 高壓無源探頭(75 MHz)
P5100100X 高壓無源探頭(75 MHz)
P5200高壓有源差分探頭(25 MHz)
P602115 A, 60 MHz AC 電流探頭
P60226 A, 120 MHz AC-電流探頭
A6212000 A, 5 - 50 kHz AC-電流探頭
A622100 A, 100 kHz AC/DC 電流探頭/BNC
TCP303/TCPA30015 A, 15 MHz AC/DC 電流探頭/ 放大器
TCP305/TCPA30050 A, 50 MHz AC/DC 電流探頭/ 放大器
TCP312/TCPA30030 A, 100 MHz AC/DC 電流探頭/ 放大器
TCP404XL/TCPA400500 A, 2 MHz AC/DC 電流探頭/ 放大器



服務選項 *6

選項說明
C3三年校準服務
C5五年校準服務
D1校準數據報告
D3三年校準數據報告(要求選項C3)
D5五年校準數據報告(要求選項C5)
CA1提供一次校準服務或以指定校準間隔進 行校準，以先到者為準

*6示波器保修和服務方案中不包括探頭和附件。參閱每款探頭和附件的產品技術 資料，了解獨特的保修和校準條款.

在購買后追加服務

選項說明
TDSxxxxC-CA1提供一次校準服務或以指定校準間隔進 行校準，以先到者為準
