高德智感 紅外聲波成像儀FA611
名稱：紅外熱像儀
品牌：高德智感
型號：FA611
簡介：紅外聲波成像儀FA系列紅外聲波成像儀，深度融合聲像與熱像技術。配置128個高精度麥克風陣列與640×512高分辨率紅外探測器，10.1英寸觸控大屏觀感舒適，內外置電池方案確保長效續航。該設備具備快速發現溫度異常、精準定位氣體泄漏以及排查局部...
申請服務
- 產品介紹
紅外聲波成像儀
FA系列紅外聲波成像儀，深度融合聲像與熱像技術。配置128個高精度麥克風陣列與640×512高分辨率紅外探測器，10.1英寸觸控大屏觀感舒適，內外置電池方案確保長效續航。該設備具備快速發現溫度異常、精準定位氣體泄漏以及排查局部放電隱患的能力，為電力、制造、石化等行業提供高效、全面的檢測解決方案。
配置結構
128個麥克風陣列
0kHz~65kHz（量程可調）聲波檢測頻率
640×512@12μm紅外探測器
10.1英寸LCD觸摸屏
產品特性
紅外模塊（溫度異常檢測）+聲學模塊（局部放電/氣體泄漏檢測）=FA611紅外聲波成像儀（多故障解決方案）
聲學故障定位
128個高精度MEMS數字麥克風，采用螺旋式陣列，具備超高聲波檢測靈敏度，精準捕捉聲源，幫助用戶精準檢測局放與氣體泄漏。
異常溫度預警
搭載640×512@12μm高靈敏度紅外探測器，對溫差變化響應快，且測溫精度高，可快速識別異常溫度區域，并提供清晰穩定的熱成像。
鏡頭模塊化設計
鏡頭模塊化設計，支持熱插拔，可切換多種成像儀形態，解鎖更多檢測模式。自由組合模塊，發揮感知融合優勢，助力用戶高效完成巡檢任務。
超大屏視覺體驗
配置10.1英寸的超大觸摸式電容屏，不僅能提供更加寬廣的視覺體驗，也讓觸屏交互更加輕松舒適。集反光度低、響應靈敏、耐用性高、不易誤觸等優點于一身。
解決方案
紅外熱成像在電力行業中的應用
目前發電、輸電、變電、配電等電力系統在其運行中，因運行環境復雜、時間長等因素，各類設備及線路會出現不同程度的熱缺陷。非接觸式紅外熱成像技術是檢測設備熱缺陷的最佳選擇，通過溫度檢測、圖像分析、智能診斷等技術，可以讓工作人員在安全距離，及時發現安全隱患和缺陷問題，減少事故的發生，保證電網安全經濟運行。

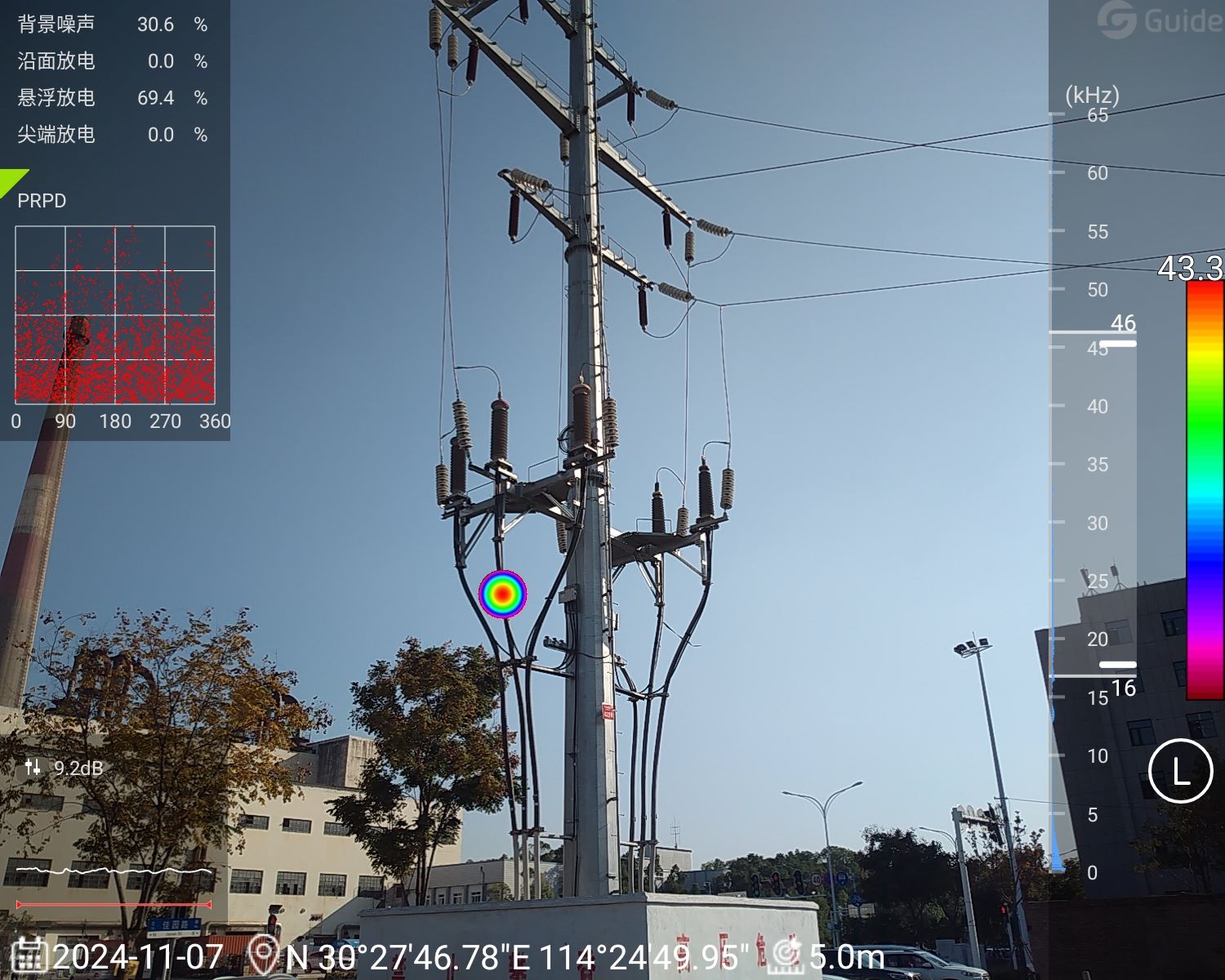

局部放電
風電廠全站監測
國內大部分風電場地處偏遠地區，電廠與公司距離遙遠，多數風電場依靠巡檢人員登機檢查、處理機組故障、排除安全隱患。當機組存在安全隱患而現場運行時又未能及時發現和排除，可能導致機組燒毀、倒塌事故的發生。
媒體庫
技術參數
Model | FA611 |
聲學 | |
麥克風陣列 | 128個 |
聲波頻率 | 0kHz至65kHz, 量程可調 |
聲壓范圍 | 0~120dB |
幀頻 | 30Hz |
檢測模式 | 局放/泄漏 |
紅外熱成像 (需配紅外模塊) | |
探測器類型 | 非制冷氧化釩, 7.5~14μm |
紅外分辨率 | 640×512@12μm |
超分辨率技術 | 支持, 提升至1280×1024 |
NETD | 30mK |
紅外幀頻 | 50Hz/9Hz |
焦距 | 13mm/17.7mm |
測溫范圍 | 支持自動切檔: -40°C~150°C, 0°C~650°C |
測溫精度 | ±2°C或±2%, 取大值 |
圖像顯示 | |
顯示屏 | 10.1英寸LCD觸摸屏, 1920×1200像素 |
數碼相機 | 13MP |
數字變倍 | 1.1x~20x |
圖像模式 | AU, IR, MIF, PIP |
功能 | |
激光 | 支持激光指示，激光測距范圍0.1m~35m |
拍攝 | 拍照, 錄像 |
云服務 | 支持 |
OTA升級 | 支持 |
存儲與傳輸 | |
存儲介質 | 外置SD卡 (標配128G, 最大支持256G) |
圖片存儲 | Jpg格式 (帶溫度數據) |
視頻存儲 | MP4格式 (不帶溫度數據), 可同步錄制音頻; Irgd格式 (帶溫度數據), 最大30Hz (可選), 可進行溫度分析 |
對外接口 | TYPE-C , SD卡槽, SIM卡槽, 三腳架接口 |
WIFI | 支持 |
移動網絡 | 4G |
藍牙 | 藍牙5.0, 支持藍牙傳圖 (僅安卓手機) |
電源系統 | |
電池類型 | 可充電鋰電池 |
電池工作時間 | 內置電池+外置電池: 4小時 |
環境參數 | |
工作溫度 | -20°C~50°C |
防護等級 | IP54 |
物理參數 | |
硬件模塊 | 照明燈, 麥克風, 揚聲器, 電子羅盤, GPS |
重量 | 1.7kg~2kg (含內置電池) |
尺寸 | 309×243.5×74mm/309×243.5×100mm |
配套軟件 | PC端: ThermoTools; 手機端: Thermography (iOS/Android) |
標準配置 | 主機 (聲學+模塊三選一), 定制電池×2, 座充, 電源適配器, USB Type-C數據線, 雙頭Type-C數據線, Micro HDMI線, 網線, 擴展塢, SD卡 (128GB), 肩帶, 手帶, 攜行包, 安全箱, 快速操作指南, 出廠檢驗報告, 校準證書, 質?？?/span> |
選配件 | 三腳架, 藍牙耳機, SD卡讀卡器, 選配模塊(激光測距/免調焦紅外/自動對焦紅外) |
* 以上數據均為實驗室特定測試環境下所得，但是受外部環境多重因素影響，您的測試結果可能有所不同。所有產品信息均以實物為準。制造商保留更改技術規格的權利，恕不另行通知或承擔任何責任。
局部放電（簡稱“局放”）是指發生在電氣設備絕緣材料局部區域的非貫穿性放電現象。這種局部放電對絕緣體有侵蝕作用，長期的局部放電會導致絕緣體的劣化和損傷逐漸加劇，使絕緣強度下降，造成高壓電力設備絕緣損壞，甚至?xí)斐砂踩[患。
