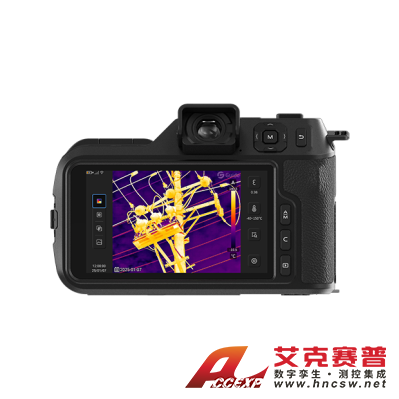

高德智感 旗艦版紅外熱像儀PT870
名稱：紅外熱像儀
品牌：高德智感
型號：PT870
簡介：PT870旗艦版紅外熱像儀，高德PT二代系列是一款具備百萬像素級紅外分辨率的便攜式熱成像儀。PT870設備搭載自主研發的紅外探測器，紅外分辨率1280*1024，NETD≤25mK、幀頻50Hz并配備自動/手動對焦系統，可提供更為清晰的熱成...
申請服務
- 產品介紹
PT870旗艦版紅外熱像儀，高德PT二代系列是一款具備百萬像素級紅外分辨率的便攜式熱成像儀。PT870設備搭載自主研發的紅外探測器，紅外分辨率1280*1024，NETD≤25mK、幀頻50Hz并配備自動/手動對焦系統，可提供更為清晰的熱成像畫面。其先進的硬件架構、軟件算法與卓越的用戶體驗，旨在樹立行業新標桿。
1280*1024紅外分辨率
-40℃~2500℃測溫范圍
50Hz 幀頻
≤25mKNETD
單鏡頭雙視場：單鏡頭雙視場（25°+15°、25°+45°），1秒快速切換，輕松應對復雜觀測場景
1小時快充：1小時即可充至電量90%，大幅縮短等待時間，提升工作效率
超寬測溫范圍：-40℃~2500℃ 超寬測溫范圍，專為冶金、工業爐等高溫工業場景設計
50Hz高紅外幀頻：確保實時動態成像無拖影，精準捕捉快速變化的溫度細節
五大對焦模式：五種對焦模式與快速對焦系統，呈現更清晰圖像
解決方案
紅外熱成像在電力行業中的應用
目前發電、輸電、變電、配電等電力系統在其運行中，因運行環境復雜、時間長等因素，各類設備及線路會出現不同程度的熱缺陷。非接觸式紅外熱成像技術是檢測設備熱缺陷的最佳選擇，通過溫度檢測、圖像分析、智能診斷等技術，可以讓工作人員在安全距離，及時發現安全隱患和缺陷問題，減少事故的發生，保證電網安全經濟運行。
局部放電檢測
局部放電（簡稱“局放”）是指發生在電氣設備絕緣材料局部區域的非貫穿性放電現象。這種局部放電對絕緣體有侵蝕作用，長期的局部放電會導致絕緣體的劣化和損傷逐漸加劇，使絕緣強度下降，造成高壓電力設備絕緣損壞，甚至?xí)斐砂踩[患。
風電廠全站監測
國內大部分風電場地處偏遠地區，電廠與公司距離遙遠，多數風電場依靠巡檢人員登機檢查、處理機組故障、排除安全隱患。當機組存在安全隱患而現場運行時又未能及時發現和排除，可能導致機組燒毀、倒塌事故的發生。
光伏電池板檢測
光伏發電主要依靠晶硅太陽能電池板，通過光電轉換效應將太陽能轉化成電能。在空曠的室外，光伏電池板的硅片因熱應力、沙塵、風暴等多變的自然環境，會出現隱性缺陷。通過高德智感的高性能智能紅外熱像儀，可以幫助企業及時檢測出電池板的缺陷如裂紋、斷柵、黑片等缺陷。
輸電線路絕緣子熱成像實時監測
輸電線路絕緣子對電氣設備或?qū)w既要起絕緣作用，又要起固定懸掛作用，由于絕緣子長期處于強電場、高溫日照、污穢物等復雜惡劣的環境下，其絕緣性能會出現降低。高德提供的輸電線路絕緣子紅外熱成像監測解決方案，能對特高壓輸電線路絕緣子進行全壽命周期監測，為后續絕緣子劣化全過程提供分析數據支撐。
紅外熱成像在科學研究過程的應用
熱成像是一種非接觸式快速獲取溫度場分布的技術，越來越多的科學研究工作需要檢測物體溫度場的變化，從而分析判斷物體特性變化。紅外測溫?zé)嵯駜x可以協助科研人員的研究與探索，通過溫度視覺的獲取，探索更多的科學奧秘。
動植物科學研究
在動植物培育和養殖過程中，通過溫度的細微變化，觀察生物的生長、病變、發育等特性變化，幫助科研人員研究動植物特性分析。
電子研發檢測
芯片、電子器件在生產制造過程中，需要檢測和分析其損壞的部位或原因，異常的困難。紅外檢測可以通過其工作狀態的溫度分布，定位微小器件的故障，為研發人員提供有效的檢測工具。
材料性研究
材料研究過程中，需要檢測材料導熱性能、材料特性、質量分析等狀態的溫度分析，如果目標很小同時溫度差異也很小的時候，需要借助熱像儀具備高空間分辨率和高熱靈敏度的性能，幫助科研人員觀察和發現材料性能的研究分析。
臨床醫學研究
人體新陳代謝活動不斷將化學能轉化為熱能，而人體內的熱會通過倒流、對流、蒸發等方式傳到體表。當人體內發生組織熱變化的疾病時，可通過醫用熱成像觀察細微溫度場變化，對疾病的早期診斷等優點，為臨床醫學診斷提供依據。
紅外熱成像在智能制造行業中的應用
在食品包裝、汽車制造、半導體及電子制造等應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，用于改善生產效率。紅外熱成像作為一種遠距離非接觸式溫度測量技術，可廣泛應用于智能制造過程，是生產過程中檢測、控制的關鍵。
包裝箱熱熔膠檢測
在食品包裝應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，分析判斷涂膠的有無，用于改善生產效率。
卡車懸架震動測試
對卡車做整體的震動疲勞耐久試驗，尤其關注板簧彈性元件的耐久性測試。在震動過程中，板簧有明顯的溫升，可以通過紅外熱像儀監測整個測試過程，得到整個過程的溫升趨勢。
光纖熔接溫度監測
在整個熔接過程中對熔接點實時測溫，溫度達到設定值如焊劑熔點溫度后輸出信號，熔接設備停止升溫，配合光學成像系統確認焊劑熔化和熔接情況。
PCBA檢測
利用紅外探測PCBA上每個電子元器件產生的熱信號及溫度分布圖像與預定義的標準是否完全對應，可以作為檢測PCBA質量的一種簡單和高度自動化的方法，來檢測微小元器件的缺陷，保證PCBA電氣性能正常，合格入庫。
紅外熱成像在鋼鐵冶金行業中的應用
在鋼鐵冶金生產過程中，通過傳感、軟測量、機器視覺、數據化分析等多種先進的技術手段，可以幫助企業實現安全、準確、智能化生產水平。紅外熱成像作為一種遠距離非接觸式溫度測量技術，廣泛應用于鋼鐵冶金生產制造過程，是鋼鐵冶金生產過程中檢測、控制、優化流程的關鍵。
原料防火監控
煤炭作為鋼鐵冶金過程中的原材料，在煤場堆放中，由于物料的長時間堆積，煤料溫度不斷升高，容易導致自燃，或會出現陰燃的現象，容易造成企業煤堆失火自燃的重大損失。紅外熱成像可以遠距離大范圍監控測量煤堆內部溫度，及時了解煤堆發熱狀況，及早采取措施，消除煤堆自燃現象的發生。
回轉窯監控
由于燃燒的熔融狀況，極易造成結焦，并在尾部堆積拉圈，影響排渣，以致需要停爐除焦，影響設備運行可靠性。紅外熱成像可以對回轉窯生產運行過程中的溫度進行監控，及早地發現高溫區域，有助于提前安排檢修計劃，防止設備故障及安全隱患的發生，避免因耐火材料的突然脫落導致停產。
蒸汽管道泄漏監控
鋼鐵冶煉企業常見的熱力管道，受蒸汽溫度和高壓等情況影響，容易出現破裂或者保溫材料的損壞，從而造成熱力管道運行期間出現泄漏，出現能量損失，也容易造成重大安全隱患。紅外熱像儀可以快速測量目標表面的熱信息并將圖像可視化，快速定位故障，幫助一線工程師快速排查管道網絡。
鋼包&魚雷罐等缺陷檢測
在鋼鐵冶煉過程中，由于鋼包、魚雷罐、鐵渣罐等長期運行使用后，存在不可見的罐壁變薄缺口等隱患，容易造成重大安全生產事故。通過在線式紅外熱像儀對鋼包全天候的溫度監測，判斷鋼包差異及溫度，監控鋼包安全運行，采用統一標準監測鋼包表面溫度，可以更加簡單直接的進行判斷。
媒體庫
技術參數
Model | PT870 |
圖像和光學 | |
探測器類型 | 非制冷氧化釩, 7.5~14μm |
紅外分辨率 | 1280*1024@12μm |
超分辨率技術 | 支持, 提升至2560*2048 |
NETD | 25mK |
紅外幀頻 | 50Hz/9Hz |
焦距 | 35mm |
視場角 | 25°×19° |
空間分辨率 | 0.34mrad |
最小成像距離 | 0.3m |
距離系數比 | 2916:1 |
對焦方式 | 圖像自動對焦/激光輔助對焦/連續自動對焦/手動調焦/觸控對焦 |
數字變倍 | 1.x ~ 50.x 連續可調 |
測量與分析 | |
測溫范圍 | -40°C ~ 150°C, 0°C ~ 800°C，可選400°C~2500°C (需加裝高溫鏡頭) |
測溫精度 | ±1℃或±1%（限制溫度），±2℃或±2% 取大值（其他） |
分析對象 | 最高溫、最低溫、中心點、25（點、線、圓、區域）、3（智能描邊） |
溫度閾值報警 | 支持燈光/聲音/顏色報警 |
其他 | 支持等溫線, 智能描邊, 溫度特征面積測量 |
圖像顯示 | |
顯示屏 | 5.5英寸LCD觸摸屏, 1920×1080像素 |
圖像模式 | OLED屏, 1920×1080像素 |
調色板 | 白熱、鐵紅、北極、熱鐵、彩虹2、彩虹1、熔巖、醫療、描紅、黑熱、藍熱、深褐、綠熱、冰火、琥珀；支持自定義調色板及反色調色板 |
圖像調節 | 自動調光(A)、手動調光(M)、半自動調光(S)、區域調光(L) |
數碼相機 | 8MP + 16MP, 自動對焦 |
功能 | |
激光 | 激光 (指示/測距0.1m~40m) |
拍攝 | 拍照 (支持全景拼接); 錄像 |
云服務 | 支持 |
臺賬管理 | 支持 |
其他 | 自定義實體按鍵, 語音全能助手, NFC快連, OTA升級 |
存儲與傳輸 | |
存儲介質 | 64GB 內置存儲 + 128GB 高速SD卡 |
圖片存儲 | Jpg格式 (帶溫度數據) |
視頻存儲 | MP4和Irgd格式 (帶溫度數據) |
對外接口 | Type-C, DC (12V), SD卡槽, Micro HDMI, 三腳架接口 |
4G (標配模塊) | 5G (選配模塊) |
藍牙 | 支持 |
WIFI | 支持 |
電源系統 | |
電池類型 | 可充電鋰電池 |
電池工作時間 | 3.5小時 |
環境參數 | |
工作溫度 | -20°C~50°C |
防護等級 | IP54 |
跌落 | 2m跌落 |
物理參數 | |
硬件模塊 | 照明燈, 麥克風, 揚聲器, 電子羅盤, GPS, LCD肩屏 |
重量 | ≤1.86kg (含標準鏡頭及電池) |
尺寸 | 191×171×118mm |
配套軟件 | PC端:ThermoTools; 手機端:FocusIR (iOS/Android) |
標準配置 | 主機， 座充，鋰電池，適配器，中規插頭，USB-A轉Type-C數據線，雙頭Type-C數據線，Type-C轉RJ45網卡，鏡頭蓋， SD卡 (128GB)，腕帶，肩帶，攜行包，安全箱，快速操作指南，合格證，出廠檢驗報告，校準證書 |
選配件 | 選配鏡頭: 廣角 (45°), 中長焦 (15°), 長焦 (7°), 雙視場 (25°+15°/25°+45°), 高溫, 微距; 三腳架, 藍牙耳機, 科研支架, 5G模塊 |
* 以上數據均為實驗室特定測試環境下所得，但是受外部環境多重因素影響，您的測試結果可能有所不同。所有產品信息均以實物為準。制造商保留更改技術規格的權利，恕不另行通知或承擔任何責任。
